Se hai a che fare con impianti industriali, hai certamente incontrato il termine inverter. Ma cos'è esattamente un inverter? E soprattutto, che ruolo svolge all'interno di un quadro elettrico industriale?

In questo articolo rispondiamo in modo chiaro e completo a queste domande, partendo dai principi di funzionamento per arrivare alle applicazioni pratiche nel mondo dell'automazione industriale.

Cos'è un inverter: definizione e principio di funzionamento

Un inverter, chiamato anche variatore di frequenza o drive, è un dispositivo elettronico che consente di variare la frequenza e la tensione dell'alimentazione elettrica fornita a un motore, controllando così con precisione la velocità di rotazione e la coppia erogata. In altre parole, l'inverter permette di regolare il motore in modo continuo e progressivo, invece di farlo lavorare sempre alla massima velocità o di accenderlo e spegnerlo bruscamente.

Il principio di funzionamento si articola in tre fasi principali:

• Raddrizzamento: la corrente alternata (CA) proveniente dalla rete viene convertita in corrente continua (CC) attraverso un ponte raddrizzatore.
• Filtraggio: la corrente continua viene stabilizzata tramite un condensatore nel bus DC, che funge da serbatoio di energia e livella le oscillazioni di tensione.
• Inversione: la corrente continua viene nuovamente convertita in corrente alternata con frequenza e tensione variabili, tramite una serie di transistor ad alta velocità (tipicamente IGBT) controllati da un microprocessore. È questa ultima fase che dà il nome al dispositivo.

Il risultato è un'alimentazione sinusoidale modulata in larghezza di impulso (PWM) che il motore riceve come se fosse una vera corrente alternata a frequenza variabile e che gli permette di girare esattamente alla velocità desiderata.

Inverter industriale: le tipologie principali

Non esiste un unico tipo di inverter industriale: le varianti si differenziano per potenza, architettura e campo di applicazione. Le categorie più comuni nel contesto dei quadri elettrici industriali sono le seguenti.

Inverter scalari (V/f)

Sono i più semplici e diffusi. Mantengono costante il rapporto tra tensione e frequenza, garantendo una buona stabilità di velocità in applicazioni a coppia costante come pompe, ventilatori e nastri trasportatori. Non richiedono un encoder sul motore e sono facili da configurare.

Inverter vettoriali

Offrono un controllo più preciso della coppia e della velocità, gestendo separatamente la componente di flusso e quella di coppia della corrente del motore. Esistono in versione open-loop (senza encoder) e closed-loop (con encoder), quest'ultima adatta ad applicazioni che richiedono elevata precisione dinamica come macchine utensili, presse e sistemi di posizionamento.

Inverter rigenerativo

Sono dotati di un'unità di recupero energetico che reimmette nella rete l'energia generata dal motore in fase di frenatura. Particolarmente indicati in applicazioni con carichi a inerzia elevata, come gru, centrifughe e ascensori industriali, dove la frenatura frequente genererebbe altrimenti calore disperso.

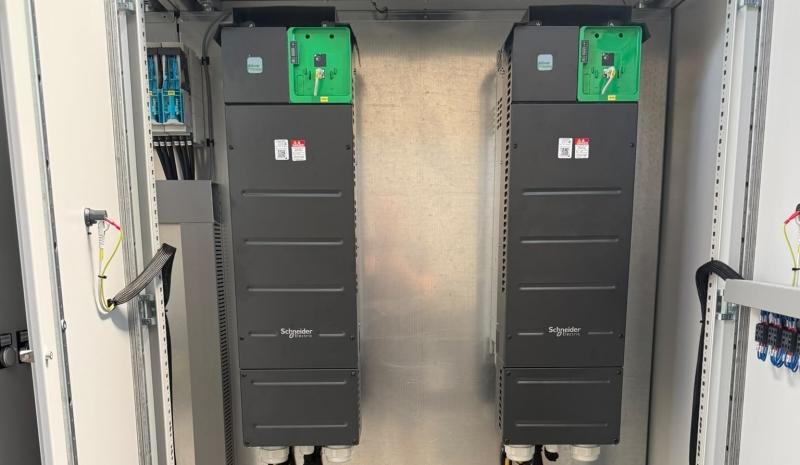

L'inverter nel quadro elettrico industriale: come si integra

L'inverter industriale non lavora mai da solo: è uno dei componenti chiave all'interno del quadro elettrico di controllo, dove si integra con altri elementi, PLC, contattori, interruttori di protezione, sistemi di supervisione SCADA, per formare un sistema di automazione completo e coordinato.

Schema tipico di integrazione del quadro

• Protezione a monte: l'inverter è protetto da un interruttore magnetotermico o da fusibili di tipo gG/aR dedicati, dimensionati in base alla corrente nominale del drive.
• Filtro EMC: indispensabile per limitare le emissioni elettromagnetiche generate dalla modulazione PWM, in conformità alla direttiva EMC 2014/30/UE. Molti inverter moderni lo integrano internamente.
• Collegamento al PLC: l'inverter riceve i comandi di velocità, marcia e arresto dal PLC tramite ingressi digitali/analogici o bus di campo (Profibus, Profinet, EtherCAT, Modbus).
• Segnalazioni di stato: l'inverter restituisce al PLC e al sistema SCADA informazioni su velocità reale, corrente assorbita, allarmi e stato operativo.
• Resistenza di frenatura: nei modelli non rigenerativi, l'energia di frenatura viene dissipata su una resistenza esterna collegata al bus DC dell'inverter.

La corretta integrazione dell'inverter nel quadro elettrico richiede una progettazione attenta: distanze di rispetto tra componenti, canalizzazioni separate per i cavi di segnale e di potenza, messa a terra dedicata e rispetto delle distanze di installazione indicate dal costruttore del drive. Ogni errore in questa fase può tradursi in interferenze elettromagnetiche, malfunzionamenti o riduzione della vita utile del dispositivo.

I vantaggi dell'inverter industriale: efficienza energetica e controllo

L'adozione di inverter industriali nei quadri elettrici porta vantaggi concreti e misurabili, sia in termini di efficienza energetica che di qualità del processo produttivo

• Risparmio energetico: adattando la velocità del motore al carico reale, si eliminano i consumi inutili. In applicazioni con pompe e ventilatori, il risparmio può arrivare al 30-50% rispetto all'avviamento diretto
• Avviamento progressivo: l'avviamento soft elimina i picchi di corrente (fino a 7 volte la corrente nominale nell'avviamento diretto), riducendo lo stress meccanico su motore e trasmissione e abbassando le sollecitazioni sulla rete
• Controllo preciso della velocità: la velocità del motore può essere regolata con continuità in un range tipicamente da 0 a 50/60 Hz (o oltre), adattandosi in tempo reale alle esigenze del processo
• Protezione del motore: l'inverter integra funzioni di protezione da sovraccarico termico, sottotensione, sovratensione, cortocircuito e blocco del rotore, aumentando la vita utile del motore
• Riduzione della manutenzione: l'avviamento dolce e il controllo preciso riducono l'usura meccanica su cuscinetti, giunti e trasmissioni, allungando gli intervalli di manutenzione

Inverter e Industry 4.0: connettività e montaggio da remoto

Gli inverter industriali di ultima generazione non sono semplici variatori di velocità: sono dispositivi intelligenti e connessi, pienamente integrabili nei sistemi Industry 4.0. Attraverso protocolli di comunicazione come Profinet, EtherCAT o OPC-UA, l'inverter può dialogare in tempo reale con il PLC, il sistema SCADA e i software di gestione della produzione (MES/ERP).

Questo apre scenari concreti di manutenzione predittiva: analizzando i dati di corrente, temperatura, frequenza di switching e numero di allarmi nel tempo, è possibile anticipare guasti al motore o al drive stesso prima che si verifichino, riducendo i fermi non pianificati e ottimizzando la pianificazione della manutenzione.

Alcuni costruttori offrono anche funzioni di energy monitoring integrate: l'inverter diventa così non solo un attuatore ma anche uno strumento di misura e analisi dei consumi energetici, contribuendo direttamente agli obiettivi di efficienza energetica e sostenibilità dell'impianto.

Quando è necessario un inverter industriale: le applicazioni più comuni

L'inverter industriale trova applicazione in una vastissima gamma di processi produttivi. Ecco i contesti in cui il suo utilizzo porta i benefici più significativi.

• Pompe e sistemi idraulici: la regolazione della portata tramite variazione di velocità è molto più efficiente della tradizionale regolazione a valvola, con risparmi energetici consistenti.
• Ventilatori e impianti HVAC: la portata d'aria viene adattata alla domanda reale, eliminando i consumi a vuoto tipici dei sistemi ON/OFF.
• Nastri trasportatori e linee di produzione: la velocità del nastro può essere regolata in base al ritmo di produzione, con avviamento e arresto dolce che riducono l'usura meccanica.
• Macchine utensili e centri di lavoro: controllo preciso della velocità del mandrino e dei feed rate per diverse lavorazioni e materiali.
• Compressori: l'inverter permette di modulare la pressione erogata in base alla domanda reale, eliminando i cicli di carico/scarico e riducendo i consumi fino al 35%.
• Gru e sistemi di sollevamento: controllo preciso della velocità di sollevamento e discesa, con frenatura rigenerativa che recupera energia.

Progettiamo quadri elettrici con inverter industriali su misura

Integrare correttamente un inverter industriale in un quadro elettrico richiede competenze specifiche: dalla scelta del drive giusto per l'applicazione, alla progettazione del cablaggio, fino alla programmazione dei parametri e al collaudo finale. È un lavoro che si fa una volta sola e che, fatto bene, si ripaga nel tempo in termini di risparmio energetico, affidabilità e riduzione della manutenzione.

Nel nostro stabilimento progettiamo e realizziamo quadri elettrici industriali con inverter di tutte le principali marche integrati in sistemi di automazione completi e su misura per le esigenze del cliente.

Contattaci per una consulenza gratuita!
